什么是LCM液晶?
LCM(LCD Module)即LCD顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
液晶模組(LCM)制造過程常用名詞
TFT-----Thin Film Transistor：薄膜電晶體
CF-------Color Filter：彩色濾光片
LCD-----Liquid Crystal Display：液晶顯示屏
TAB-----Tape Automatic Bonding：帶載封裝IC
PCB-----Printed Circuit Board：印刷電路板
ACF-----Anisotropic ConductiveFilm：異方性導電膜
B/L------Back Light：背光模組
Assy---Assembly ：組裝
B/Z------Bazel ：鐵框
Bonding：壓合
TFT-LCD制造的“前、中、后”三段
如上圖，后段Module制程主要是液晶基板的驅動IC壓合與印刷電路板的整合，這一部分可以將從主控電路接受到的顯示信號傳輸?shù)津?qū)動IC上，驅動液晶分子轉動，顯示圖像。此外，背光部分在此環節會與液晶基板整合，完整的液晶面板就完成了。
前段Array：
1、薄膜 2、黃光 3、蝕刻 4、剝膜
中段Cell：
5、配向膜印刷 6、密封劑涂飾 7、噴灑間隔物 8、注入液晶 9、密封組合 10、偏光片貼附
后段Module Assembly：
11、COG制程 12、軟性線路板壓合 13、印刷線路板壓合 14、背光模組組裝 15、老化測試

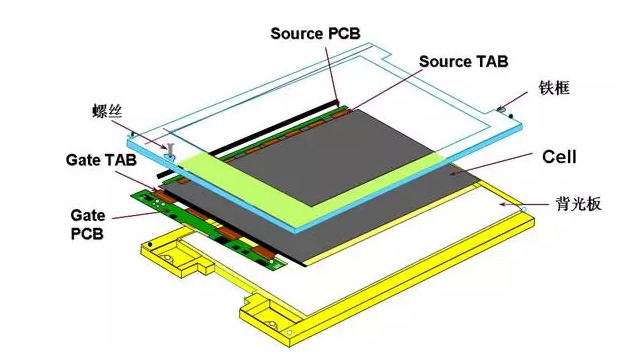

液晶模組(LCM)的主要結構圖

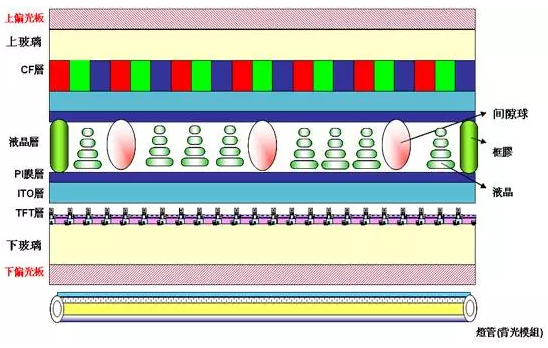

液晶模組(LCM)結構(剖面圖)
